水环真空泵怎么样冷却装置

发布时间:2021-05-15 10:57:07  浏览次数:2179

  水环真空泵怎么样冷却装置?水是靠真空泵产生的真空度而吸入,真空度越大,吸入水量就越高。用一只简单的调节阀门便能保证好的吸入量,吸入水的温度应保持在20度左右,要清洁,无钙质。水环真空泵由于输送和压缩气体而产生热量,这些热量必须从转子传至壳体而散发。但在低压下,气体对热的传导和对流性能极差,致使转子吸收的热量不易散出,造成转子温度永远高于壳体的温度。

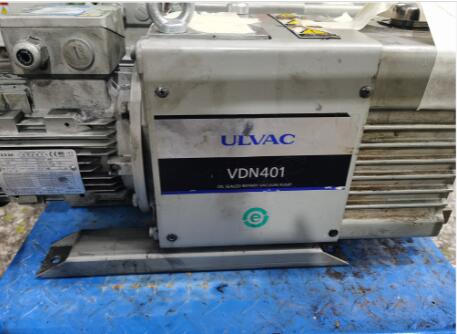

  真空泵

  由于转子的热膨胀,使转子与转子间、转子与泵壳间的间隙减少,特别在压差也高的情况下,尤为严重,甚至造成转子卡死,使泵损坏。为了使水环泵在较高的压差下工作,以扩大使用范围,增加泵的可靠性,就必须设法散出转子产生的热量,也就是说要对转子进行冷却。

  为了理解空气冷却的实质,先来看一下气体在水环真空泵排气一侧的流动情况,在水环真空泵中吸入气体被压缩的过程不是连续的,而是突然的。吸入气体随转子转动而被封闭于腔内,又随转子的旋转,使腔内的气体突然与排气口接通。

  空气冷却就是运用上述原理。在泵的排气口处设置密集的冷却片,冷却片用冷水管进行冷却,或在泵的排气口处直接安装冷却水管,这样排气口处的气体就会降温,这种冷却方法能有效地散出水环泵转子在压缩气体中所产生的执量。而且当排气压力较高时,因气体分子的密度大,使热传导性能更好,其冷却效果也好些。

  水冷却:所谓湿式水环真空泵,即是由间级或双级泵吸入的空气经压缩后,通过综合吸收及有相位差的组合消音器传送。将微量的水注入泵内,便能消除因压缩空气而产生的热量。吸入水管装在单级或双级泵组的吸气端并连接到真空泵的进气口上。
